海綿泡沫壓陷硬度試驗儀海綿大多為聚氨酯（PU）GBT10807-2006軟質(zhì)泡沫聚合材料硬度的測定(壓陷法)

聚氨酯分類：軟泡硬泡彈性體膠粘劑（含密封劑）涂料這次的實驗是以軟泡為樣品

物理性質(zhì)：壓陷硬度指數(shù)25%壓陷硬度/N65%/25%壓陷比75%緊縮變形回彈率拉伸長度伸長率

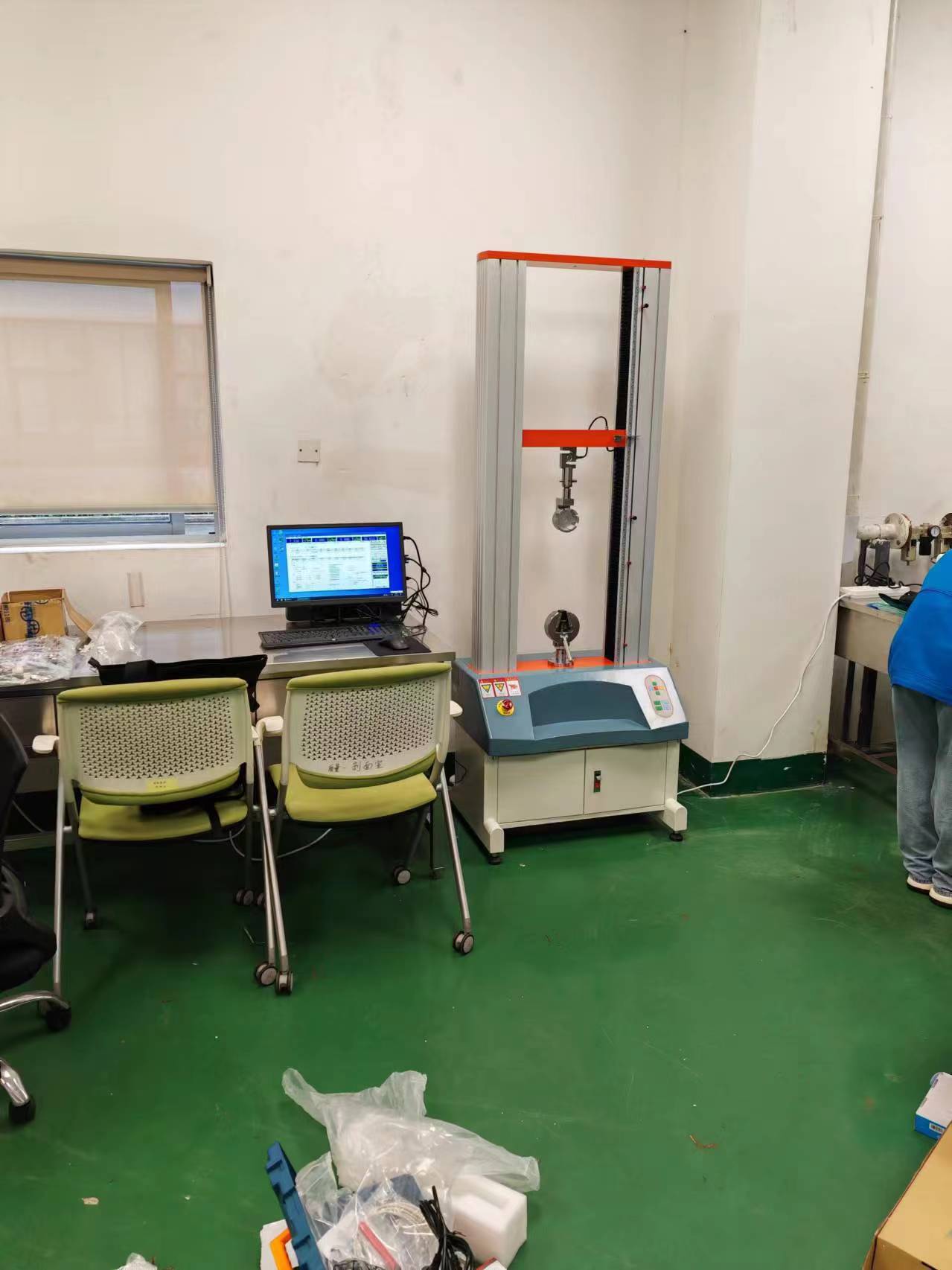

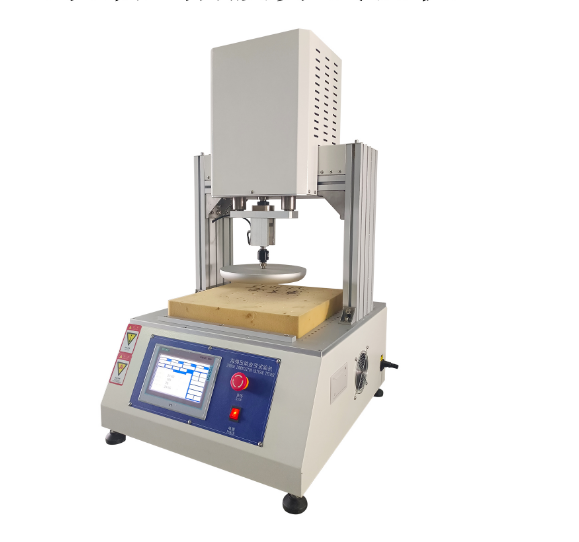

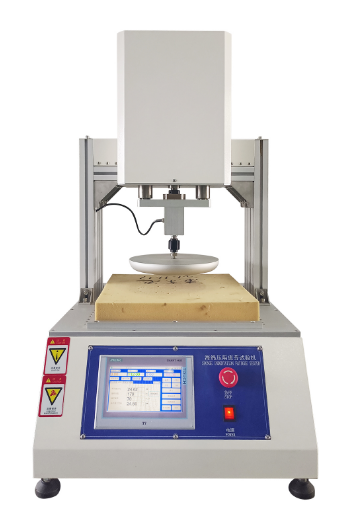

試驗儀器：“海綿壓陷試驗儀”、可進行金屬與非金屬、高分子資料等的拉伸、緊縮、彎曲、低周疲勞等項目的檢測，可根據(jù)客戶產(chǎn)品要求按GB、ISO、ASTM、JIS、EN等規(guī)范編制，能主動求取大實驗力，開裂力，屈服力，抗拉強度，抗壓強度，彎曲強度，彈性模量，伸長率，定伸長應力，定應力伸長等參數(shù)。

由實驗主機和控制系統(tǒng)兩部分組成，儀器選用計算機控制，能夠全程按照規(guī)范試驗數(shù)據(jù)，所有的操作在軟件里操作，實驗便利，操作簡略�？蓪�實驗過程中的各種數(shù)據(jù)進行快速、精準的收集、處理，并可保存歷史數(shù)據(jù)、生成自定義報表、打印.

試驗儀器符合GB/T10807-89,ISO 2439-1980規(guī)范

試驗規(guī)范
l GB/T 10802軟質(zhì)聚氨醋泡沫塑料
l GB/T 10807-2006 軟質(zhì)泡沫聚合資料 硬度的測定(壓陷法)
l GB/T 12825-2003 高聚物多孔彈性資料 凹入度法硬度測定
l GB/T 18942.1-2003 高聚物多孔彈性資料 緊縮應力應變特性的測定 第1部分 低密度資料
l ASTM D3574 軟質(zhì)多孔資料--板、粘合及模制聚氨酯泡沫實驗方法
l GBT 26392-2011 慢回彈泡沫 復原時間的測定

實驗要求
1、樣品邊長380+200mm，厚度為(50±2)mm，小于試驗厚度應疊加到試驗厚度；
2、假如試樣的泡孔結構具有方向性，則壓陷力所施加的方向應由供需雙方商定。通常，實驗時的壓陷方向應與產(chǎn)品實際使用時的受力方向一；
3、資料在生產(chǎn)后放置72h后方可進行實驗，能夠證明經(jīng)放置16h或48h與72h的實驗結果之差不大于士10%，實驗能夠在放置16h 或 48h后進行；
4、實驗前將試樣放在不受彎曲變形和損壞的條件下，挑選GB/T2941-1991給定的下列其間一種環(huán)境條件，進行不少于16h的狀態(tài)調(diào)理；
l 溫度∶（23士2）℃，相對濕度∶（50士5）%;
l 溫度∶（27士2）℃，相對濕度∶（65士5）%；



操作步驟
根據(jù)GBT 10807-2006 軟質(zhì)泡沫聚合資料 硬度的測定（壓陷法）A法、B法、C法進行試驗；

設置參數(shù)：
1. 試驗速度：100min/mm
2. 試樣厚度：50mm

預壓：
對試樣施加5N的力量，記載其厚度，以100min/mm的速度壓入試樣70%，以同樣的速度卸載，履行三次；
無論是A法、B法、C法都要履行該步驟；

A法：
預壓結束后，立馬開端開端壓陷試樣厚度40%，堅持變形，等候30s,記載相應的            力值；

B法：
1. 預壓結束后，立馬開端壓入試樣厚度25%，堅持變形，等候30s,測量力值；
2. 添加壓力，壓入試樣40%，堅持變形，等候30s，測量力值；
3. 持續(xù)添加壓力，壓入試樣65%，堅持變形，等候30s,測量力值；

C法：
預壓結束后，立馬開端壓陷試樣厚度40%，記載瞬時大力值，然后卸載；
注意：此方法是校驗壓陷硬度；

試驗結果剖析
根據(jù)GB/T10802-2006規(guī)范
1、產(chǎn)品按25%壓陷硬度分8個等級，為245N，196N，151N，120N，93N，67N，40N，22N。

2、產(chǎn)品按恒定復合重復壓陷疲勞性能分為AP,BP,CO,DP四種（此類不做介紹）

廣泛應用于計量質(zhì)檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產(chǎn)；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫(yī)療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監(jiān)督部門；建材陶瓷；石油化工；其它行業(yè)。

技術參數(shù)：可多段拉壓測試設置。
